电动V型调节球阀

产品型号：ZAJV

更新时间：2020-05-28

浏览次数：2349

简要描述：巨博阀门有限公司专业生产ZAJV电动V型调节球阀,

产品咨询在线客服

产品介绍

电动V型调节球阀

ZAJV电动V型调节球阀特点：

第一：精确性强——设计标准是有一个V型阀体，可以在整个介质量程范围内做调整，即便是高粘度的介质、超小流量介质的情况；
第二：不会受压力的影响而变化——其不受管道中的介质与螺栓应力影响，且不带任何的接头式阀体；
第三：密封性能强——其外径处衬有带不锈钢内芯Ｏ型密封圈、ＰＴＦＥ杯形，通过一个合金的波纹弹簧，来促进阀座的结构；
第四：适用于含有纤维和颗粒固体场合和管线结垢冻结的情况。
第五：动作稳健，可靠。
第六：体积小、尺寸小、重量较轻、便于安装维修。
第七：适用高粘度、含纤维介质。

ZAJV电动V型调节球阀简介：

公称通径DN(mm)		25～400
公称压力PN(MPa)		1.6～6.4
公称压力Ps(MPa)	强度试验	2.4～9.6
	密封试验	1.76～7.0
材料\代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不锈钢、硬质合金
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水,蒸汽,油品	硝酸类	醋酸类
	适用温度	-28～400℃	-28～500℃
执行器	型号	CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式		对夹式、法兰式，法兰按JB79-59标准

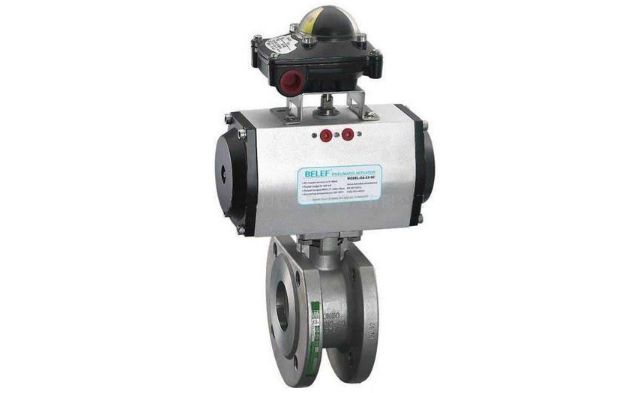

电动V型球阀

ZAJV电动V型调节球阀性能：

公称通径D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S/90度）	8.5～30				36～60
可调节比	250:1						300:1
